ETC車載器の取り付け 準備編(MAX/マックス)



通販で購入した、ETC車載器(CY-ET925KD)を愛車MAX(マックス)へ、DIYにて取り付けます!

ETC車載器(CY-ET925KD)の内容物

おおまかな、取付けの流れとしては、ETCアンテナと車載器の取付位置を決めて、電源等の配線です。


車載器の取付位置

個人的な定番位置としてはグローブボックス内!

ただ、このMAXにはカーナビゲーションを取り付ける予定がないので、カーナビ連動の可能性は限りなく0(ゼロ)です。

また、見た目も重要視しないので、ETCカードの出し入れが行いやすい位置に取り付けようと思います。

ETC車載器の取付位置候補

アバウトですが、赤枠内が取付け候補場所です。

あとは、電源をどの辺から取るか等にもよって、作業性や配線のまとめ方が変わってくると思います。

ETCアンテナの取付位置

ダッシュボード内への埋め込みも考えられますが、セオリー通り、フロントガラス上部に取り付けます。

アンテナ取付位置について

取付位置に関しては、CY-ET925KDの取付け説明書に詳しく書かれているので、指定された条件を満たす範囲内に取り付けましょう。

電源配線

電源コードの接続先は、以下の3カ所です。

・ バッテリー電源コード → 車のバッテリーへ

・アクセサリー電源コード → 車のACC電源へ

・アースコード → 車体の金属部分へ

あとは、車両のどこへ接続するかを決めて、作業開始です!

接続先の候補としては、室内にあるヒューズボックスやオーディオ用の配線が有力候補になるでしょう!

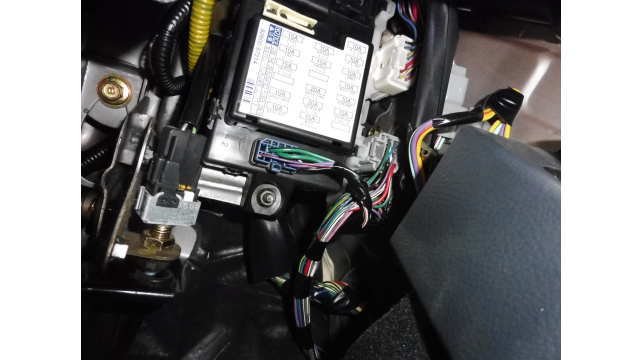

MAXのヒューズBOX

今回は、オーディオの取付け等と同時進行だったので、オーディオ裏に来ているコネクターと思ったのですが…。

また、ETC単体の取付だったなら、ヒューズボックスの適切なヒューズから電源を確保したと思います。

しかし、面倒だったので、シガーソケットから分岐させた端子に接続しました。

詳しくは、次項の作業編にて!
