フロントカメラ(MVC811)の取付!/N-WGN(JH3)

      2022/03/27

N-BOXには、ホンダ純正アクセサリーとして、フロントカメラシステムがオプション設定されているのですが、N-WGNには設定がなく、追加の予定もないということだったので、N-WGN(JH3)に、Datasystemのマルチビューカメラ MVC811を、フロントカメラとして取付けてみました。

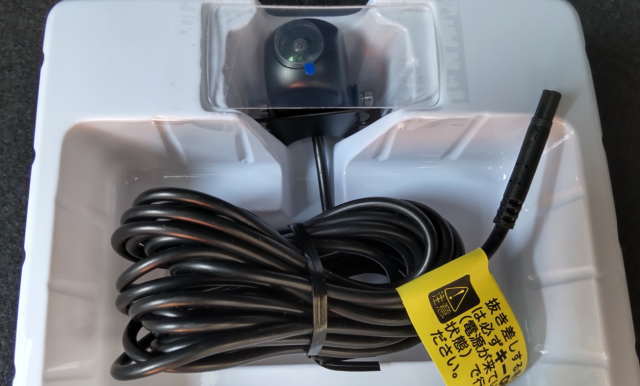

Datasystemのマルチビューカメラ MVC811

モニターは、8インチプレミアム インターナビ(VXU-207NBi)を活用!

↓下準備として、映像入力用ケーブルの取り出しは完了済。

フロントカメラとサイドビューカメラの取付準備


カメラ本体の取付位置

理想としては車両センターということで、ホンダのエンブレムの所が良さそうです!

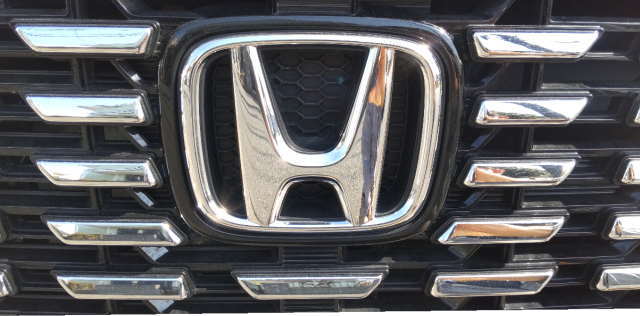

ホンダのエンブレム

ただ、カメラケーブルを通す為に、穴開加工が必要になります。

少しの手間を惜しまないのであれば、ここにしますが、2時間しか作業時間を確保していないので、今回は断念しました。

マルチビューカメラ(MVC811)には、ナンバープレートに共締めして利用できるナンバーステーがオプション設定されていますが、N-WGNのナンバーは、車両前方から見て左側に付いている事に加え、ナンバープレート下側にスペースが無いので、そもそもナンバーステーの利用自体が無理そうです。

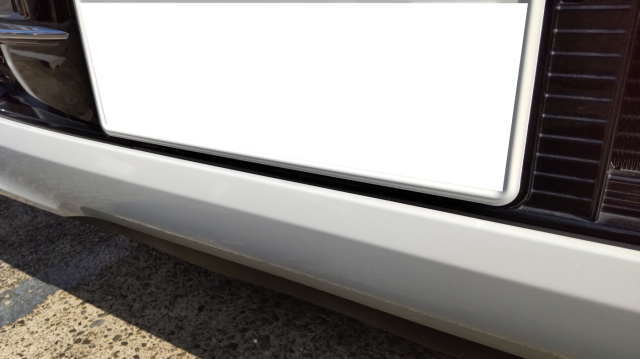

軽自動車のナンバー下側スペース

これは、軽自動車全般に当てはまる事項かもしれないです。

N-WGNのフロントカメラ取付位置

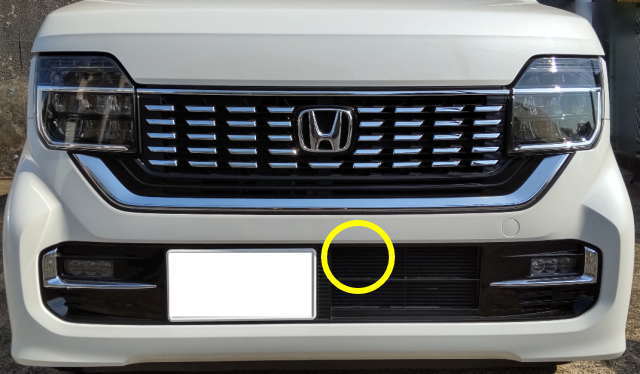

車両センターからズレてしまいますが、テープ止めしてカメラ映像をチェックしたところ、特に問題なさそうだったので、黄色丸の位置に決めました。

室内への引き込み

カメラケーブルをN-WGNの室内に引き込む場所は、何処が良いか?

今回は使える作業時間の関係から、一番簡単そうな、助手席側サイドのメクラ蓋から引き込みました。

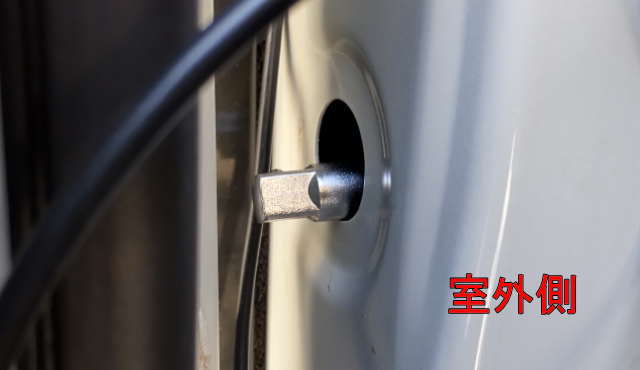

室外側

内装パーツなど、一切取り外すことなくアクセスできます。

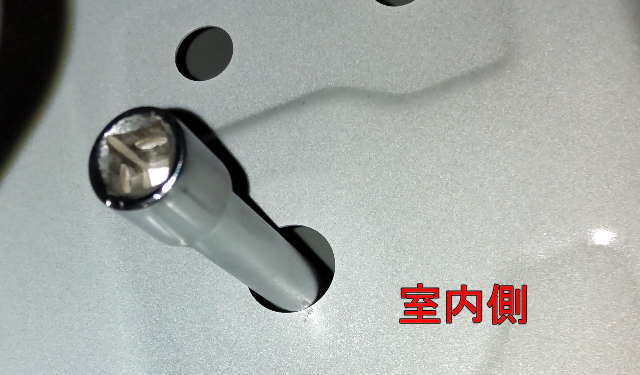

室内側

念のため同じ部品を準備しておきました。

使用しませんでしたが…(笑。

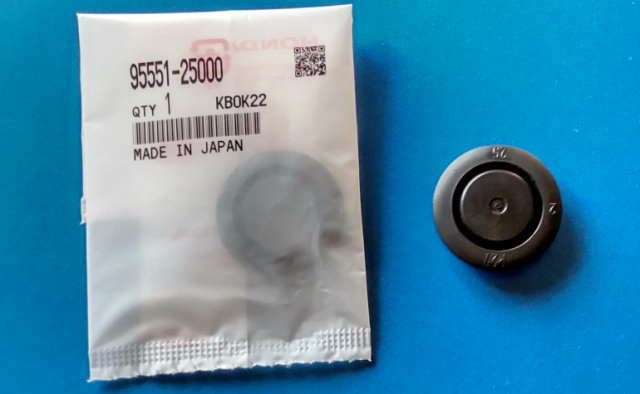

95551-25000

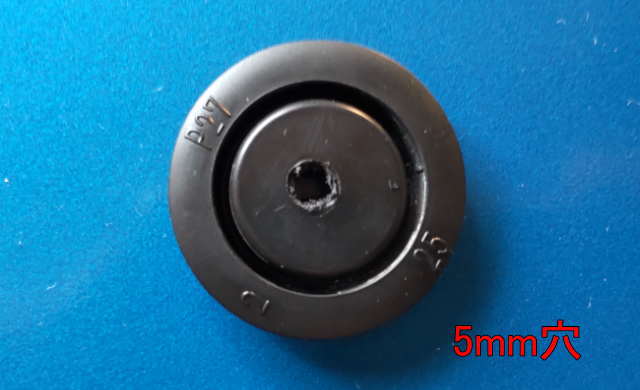

材質は思ったよりも固めだったので、カメラケーブルを通すため、ドリルで直径5mmの穴を開けました。

5mmの穴開け後

フロントカメラ取付

フロントカメラ取付

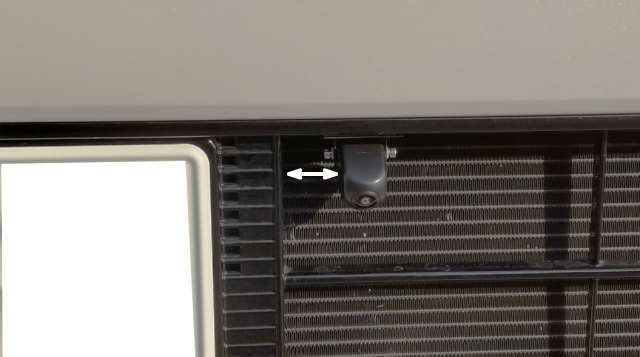

付属の両面テープで貼り付けて、付属のタッピングスクリュー2本を使用して固定。

カメラの角度を片側だけで固定するのであれば、もう少し車両センター側へ寄せることも可能でしたが、カメラ映像を見比べた所、大差はなかったので、六角レンチが入るスペースを確保して、固定しました。

カメラケーブルの引き回し

カメラ本体に4mのケーブルが付いていて、接続端子は防水になっていないので、電源ハーネスとは室内で接続させます。

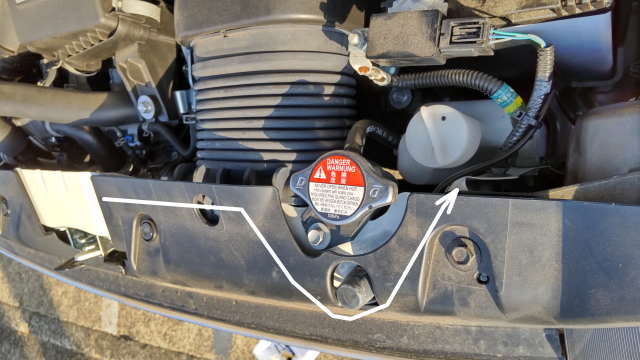

配線引き回し1

付属のコードクリップ等を利用!

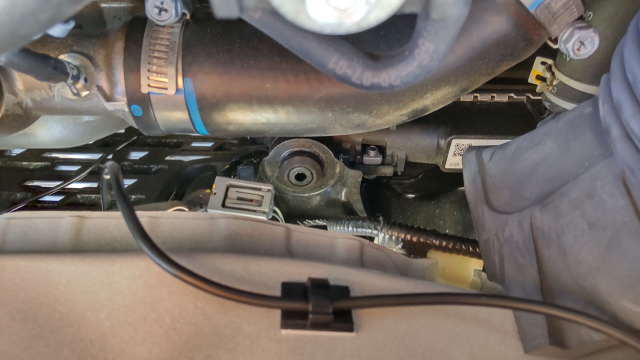

配線引き回し2

振動で擦れたり、エンジン等、熱の影響を出来るだけ受けないような感じで。

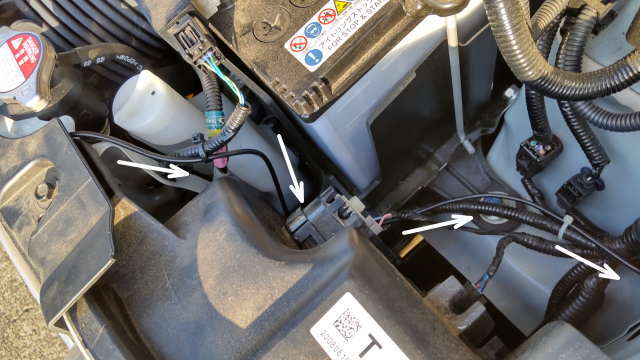

配線引き回し3

準備しておいたタイラップ等も使用。

配線引き回し4

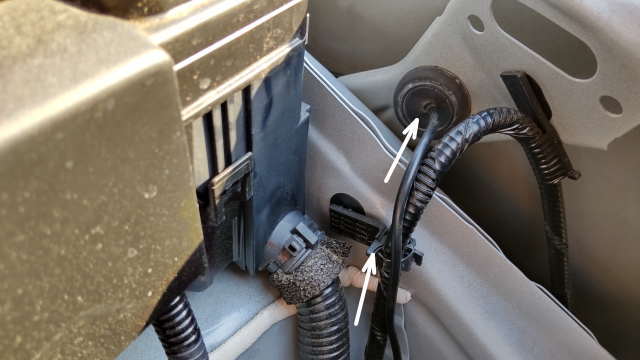

フロントフェンダー内側を通して、ドア方向へ。

ただ、ドア側からフェンダー側を覗いてみると、向こう側が見えません!

遮音性向上の為か?!隙間が埋められています。

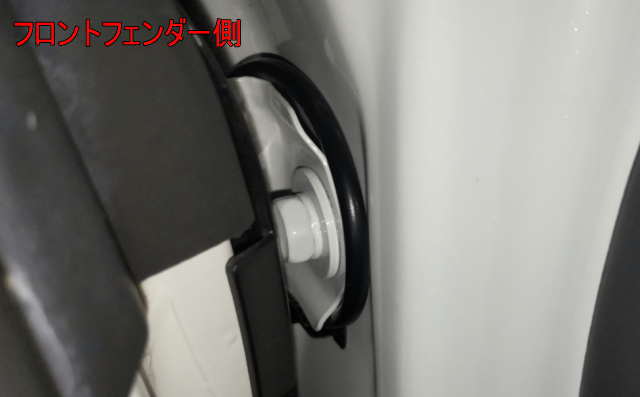

配線引き回し5

上部の方は、スポンジ状の材料だったので、上方向から通しました。

配線引き込み部分

水が入らないように、念のためシール材を適当に塗っておきました。

電源ハーネス接続

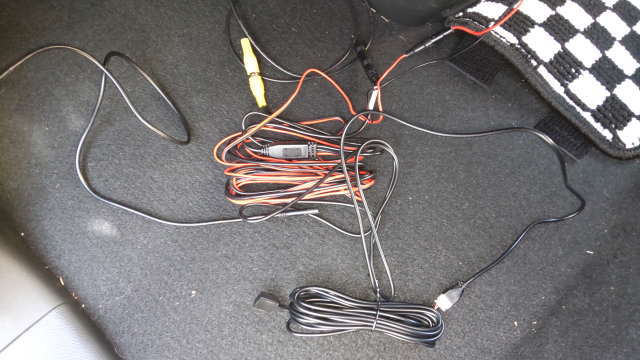

電源ハーネスなど

電源ハーネスと各ケーブル等(コントロールスイッチ、ピン端子、ACC電源、アース)を接続。

電源ボックス等はないです。

今回、時間の都合などで、ACC電源とアースは、シガーソケットを活用。

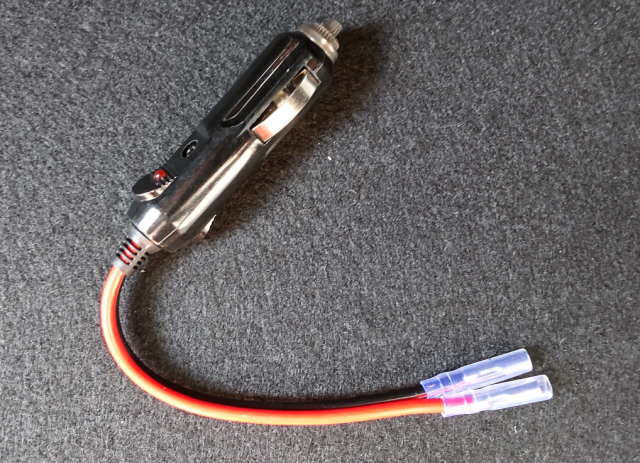

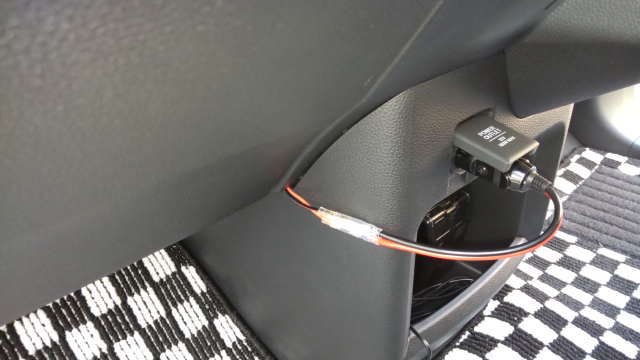

シガープラグ電源

アマゾンでシガープラグ電源を購入。

見た目が良くないので、後日、ヒューズボックスからに変更予定。

電源取得状況

2時間で行う予定でしたが、1時間オーバーで、フロントカメラ取付作業完了!
