アクセサリー電源の取得とアースポイント/N-WGN(JH3)



フロントカメラを取付けた際は、時間の関係もあり、シガーライターソケットから電源を取得していました。

それから1年くらい経つでしょうか…、そのままでした(汗。

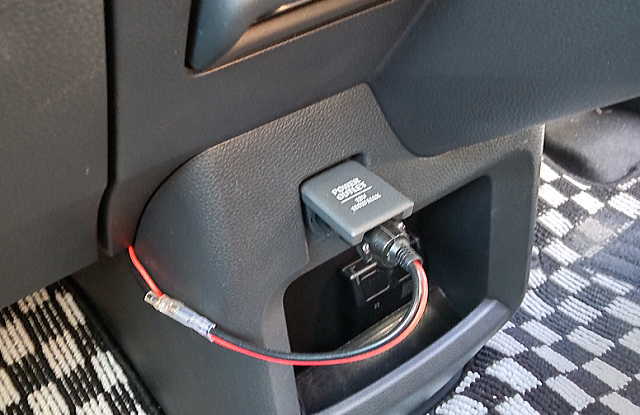

シガーライター

近々、サイドビューカメラ等を追加で取付ける予定なのもあり、アクセサリー電源を室内のヒューズボックスから取ることに!


ヒューズBOX(室内)

アクセルペダルの上あたりにあります。

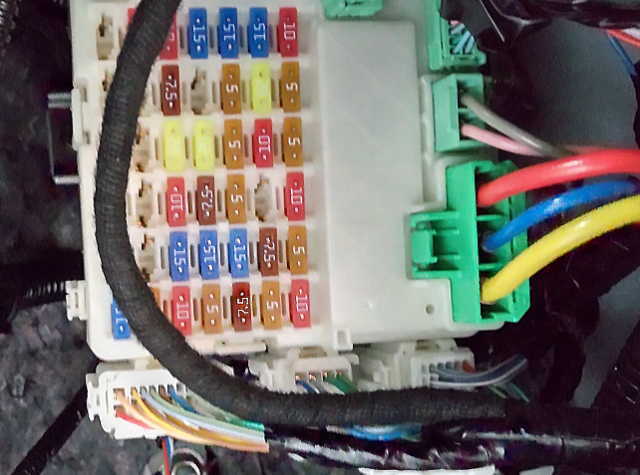

室内のヒューズボックス

アクセサリー電源の取得に適したヒューズは…

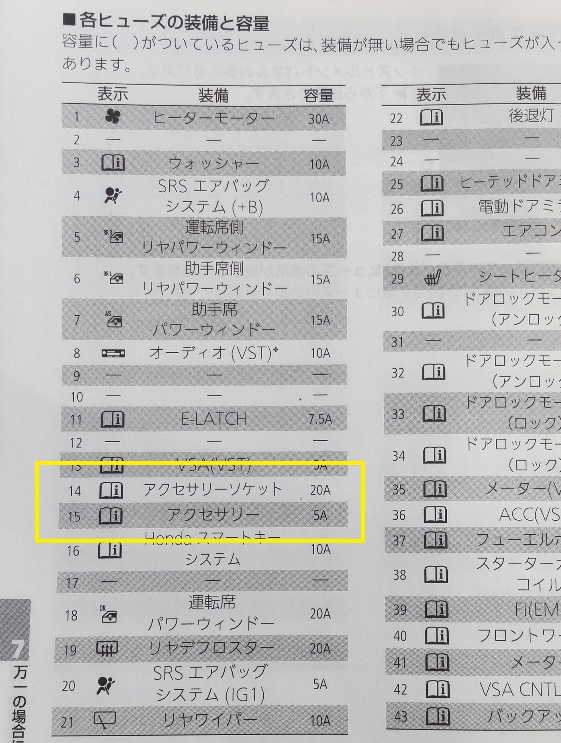

取扱説明書

15番のアクセサリー 5Aを選択!

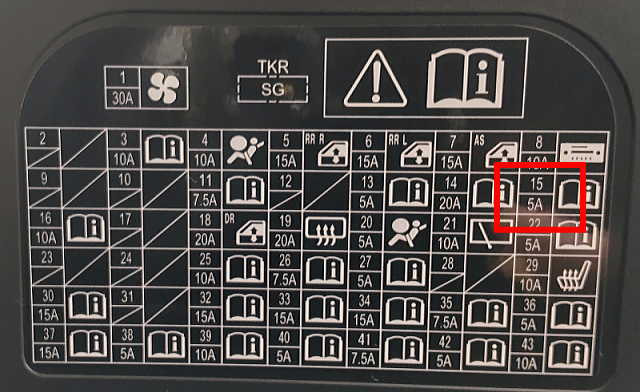

ヒューズ位置の図

ハンドルポスト下側のカバーのヒューズ位置図から見ると、15番は一番右の上から二段目。

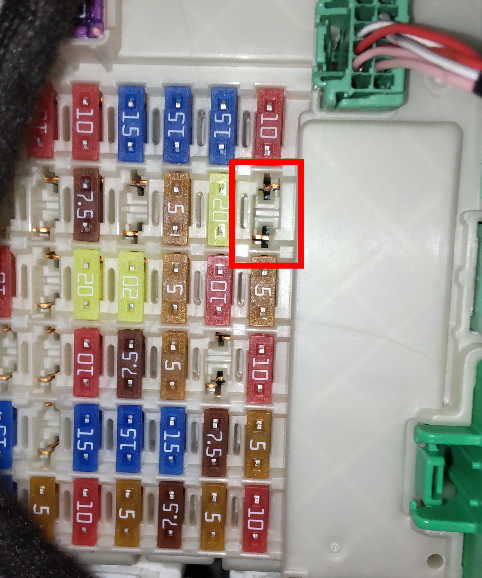

アクセサリーヒューズの位置

低背ヒューズをヒューズクリップ等を使って抜き、電源側を検電テスターで確認。

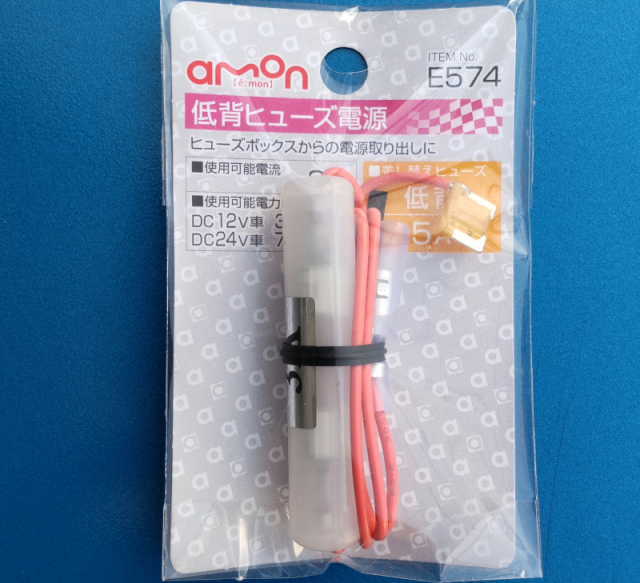

エーモン E574

上側が電源側と判明したので、準備しておいたエーモンの「低背ヒューズ電源 E574」のヒューズ(3A)が付いているコード側を上にして、ヒューズを挿入。

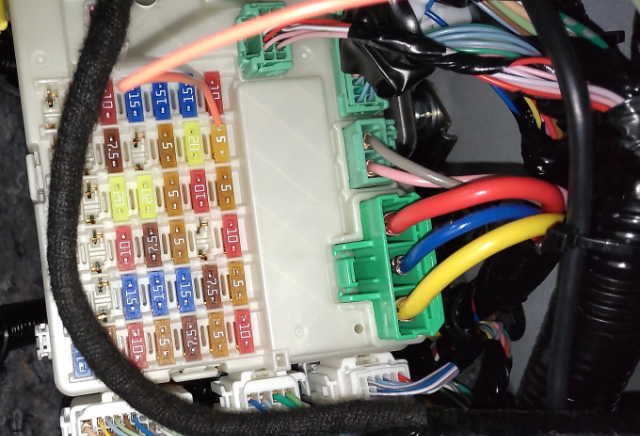

低背ヒューズ電源 E574取付

あとは必要に応じて、配線を引き回せば、アクセサリー電源側の作業は終了。

ちなみに、右上の空きカプラーを利用して、「アクセサリー」「イルミネーション」「イグニッション」を簡単に取れる製品も出ています。

アマゾンで、1,980円です。

低背ヒューズ電源 E574は、294円。

アース接続位置

助手席側のグローブボックスの左上辺りに適当なボルトが二本。

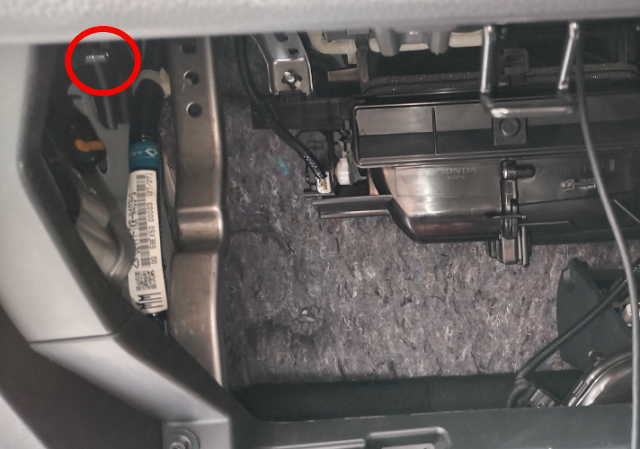

グローブボックス裏(正面から)

赤丸のボルトでも良さそうでしたが、その少し上にあったボルトを利用しました。

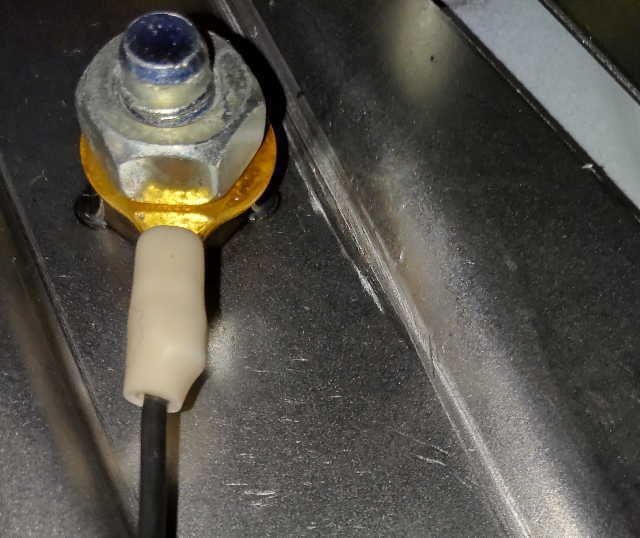

アース線固定ボルト

サイズの合うナットで、アース線を固定して完了です。

これでシガーソケットも活用できますし、何より見た目スッキリ!
