4K 分離式ミラー型ドライブレコーダー DC209 取付

      2023/10/19

先日アマゾンにて購入した、NZACE DC209をN-WGN(JH3)に取付けてみました。

NZACE DC209


DC209 取付

まずは動作チェックからです!

各部を接続して、問題なく動作するか確認です。

特に問題がみられないので、車両へ取付開始。

本体取付

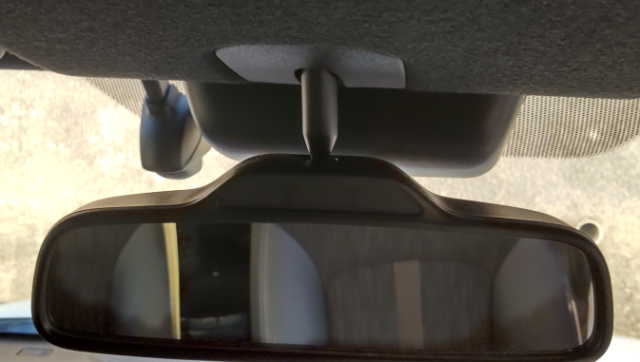

純正ルームミラー

付属のゴムバンドで、固定するだけです。

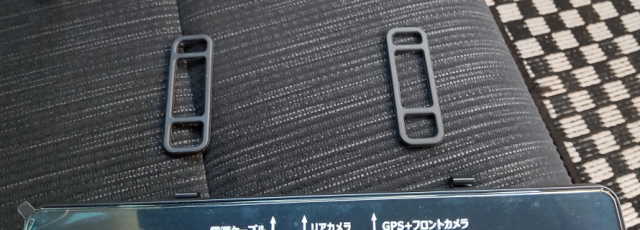

ゴムバンド

横幅253mmということで、サンバイザーに干渉せずに、固定できました。

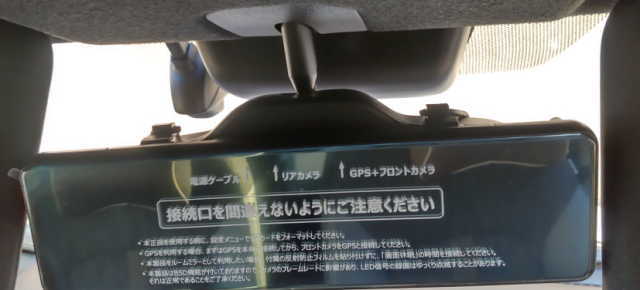

本体固定後

フロントカメラ取付

配線の向きや画角等を考慮して、純正カメラ類の下側に、付属の両面テープで固定。

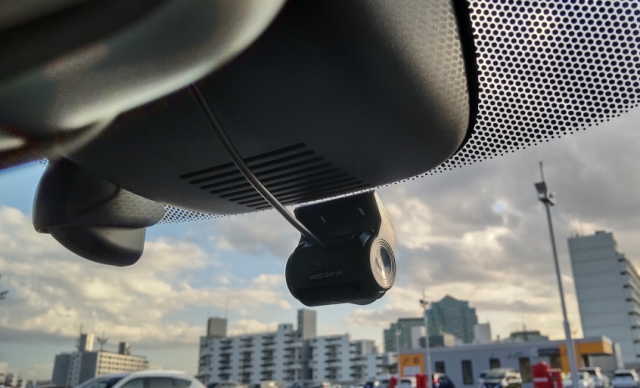

フロントカメラ取付位置

ただし、この位置だとフロントガラス上部20%以内には、収まらないです(汗。

ただ、ドライバー視線からは見えない位置なので、安全上の問題は無いかと…。

GPS取付

純正ドラレコのフロントカメラ脇に、予め付いていた両面テープで固定。

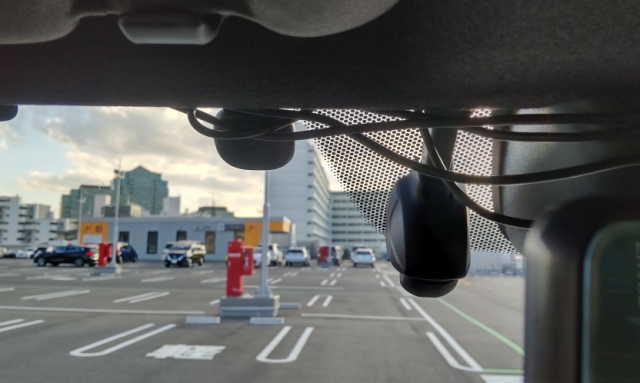

GPSアンテナ取付位置

GPSの配線に、フロントカメラ配線を接続して、本体に接続する形状です。

シガーソケット充電器の取付

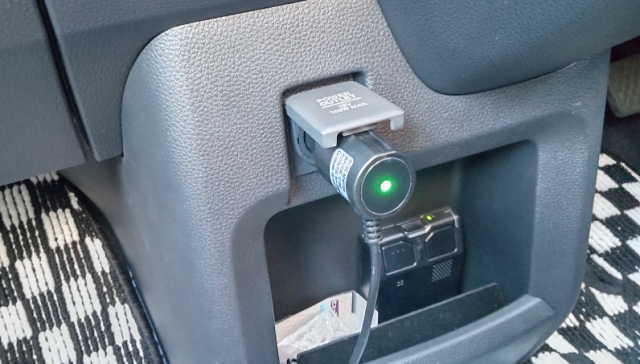

シガーソケットの位置

リアカメラ取付

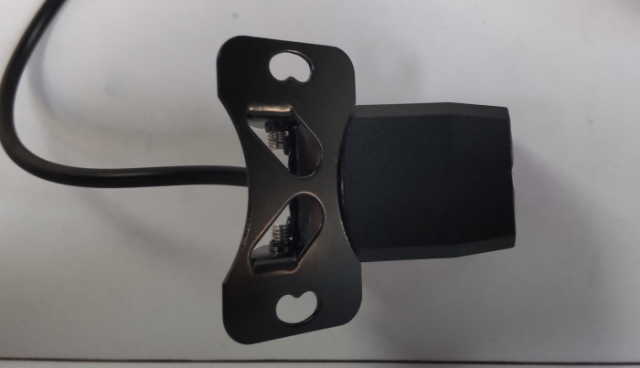

ブラケット上から

ブラケットの形状から、N-WGNのように立っているリアガラスに取り付けるのは無理!

取説に、「ガラスに貼り付けたい場合、リアカメラ専用ステー(別売)を使ってください」と書いてありました。

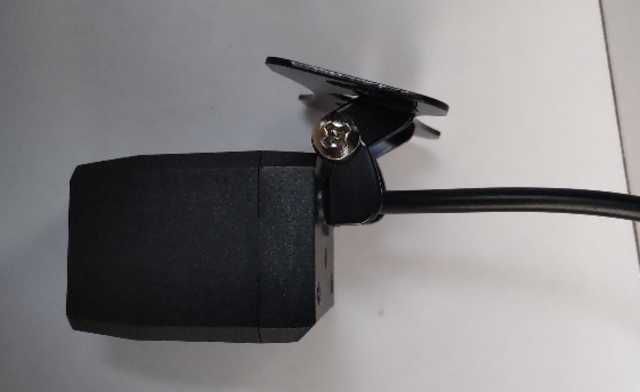

ブラケット横から

付属のタッピングビスで、天張りに固定しました。

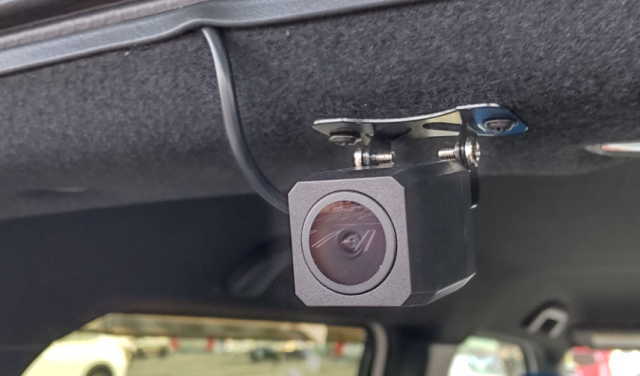

リアカメラ固定位置(室内から)

純正ドラレコのリアカメラが、センターに付いているので、少しずらした位置に。

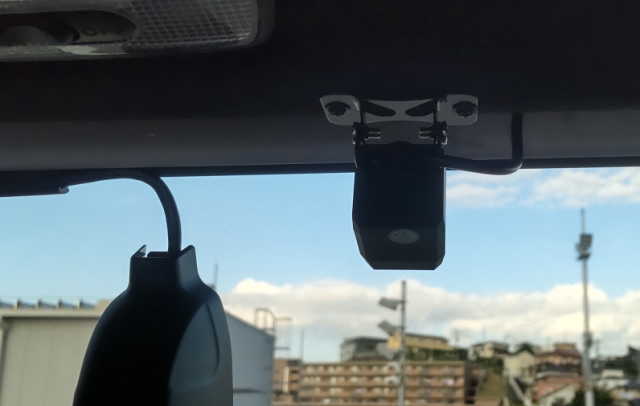

リアカメラ固定位置(室外から)

あとはルームミラー(本体)まで、配線を引き回して、取り付け自体は完了です。

ひとまず簡易的に引き回していますが、本体上に3本の配線ということで、かなりごちゃごちゃしてしまってます(汗。

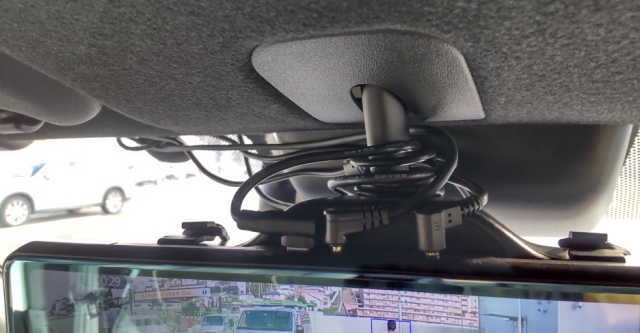

ルームミラー上の配線

この部分をスッキリさせるのは、加工無しでは、なかなか難しそうです!

配線一本だけ!という製品もあるようなので、見た目も気にするという方は、選択肢に入れてみてはと思います。

ただ、「BSD死角監視システム&LCA車線変更支援」機能付というのは、このDC209しか見当たりませんでした。

KENWOODのDRV-EM4800Nという選択肢もありますが、価格が高いのと、大画面12V型IPS液晶という事で、本体幅296mmなので、N-WGN(JH3)では、サンバイザーが干渉してしまいます。

反射防止フィルムは、必要に応じてになると思います。

とりあえず貼ってみましたが、空気が入ってしまいました。

使用上は気になりませんが…。

↑状況によっては非常に気になります(汗。

剥がしました。

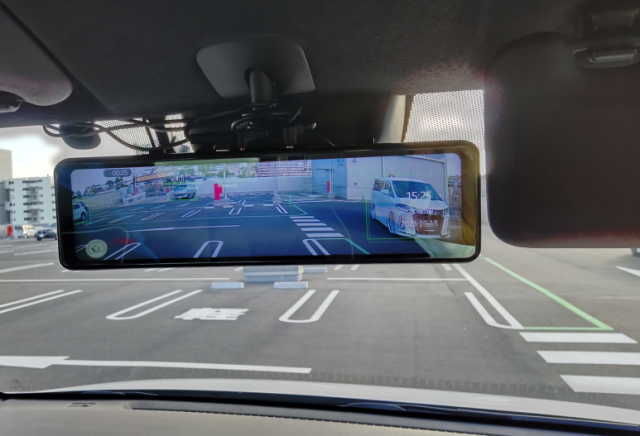

取付完成(後方映像)

 - N-WGN, ドラレコ(N-WGN/ホンダ), DIY(N-WGN/ホンダ)
