助手席の集中ドアロック修理 本編(MAX/マックス)

      2018/03/27

助手席(MAX/マックス)の「集中ドアロック修理ドアハンドル編」の続きです!

前編は↓

助手席の集中ドアロック修理 ドアハンドル編

MAXの助手席ドアロック

※記載漏れや誤記載などによる責任は負えませんので、予めご了承ください!


ドアロックAssy交換

ドアハンドルとドアロックのリンケージを切り離せたら!

次は、ドアロックAssyを取り外します。

まず、固定ボルト3本を取り外します。

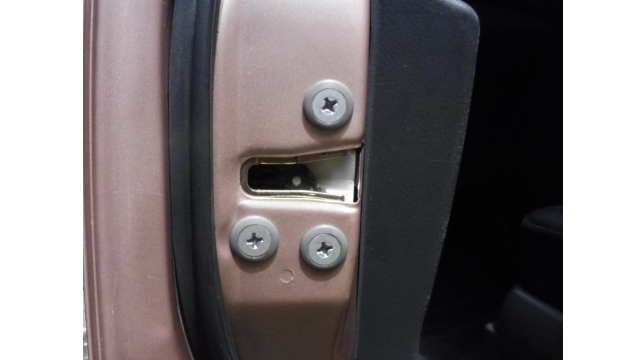

ドアロック機構の固定ボルト3本

次に、、ドアロックAssyを脱着する時に邪魔となる、パワーウインドウの左側のスライドレールを取り外します。

スライドレールの下側を固定しているボルト1本を取り外し、下側に少し引くだけで外れました。

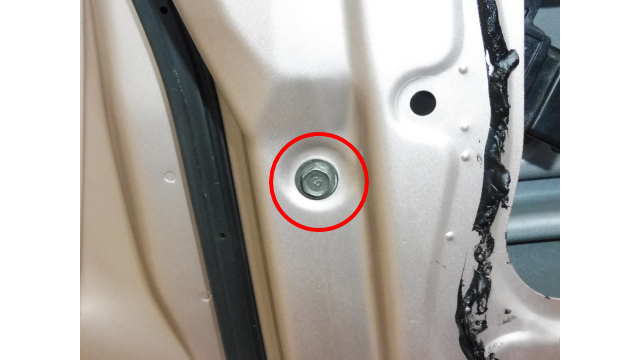

PWの左側スライドレール固定ボルト

次に、ドアオートロックソレノイドを固定しているボルトを外します。

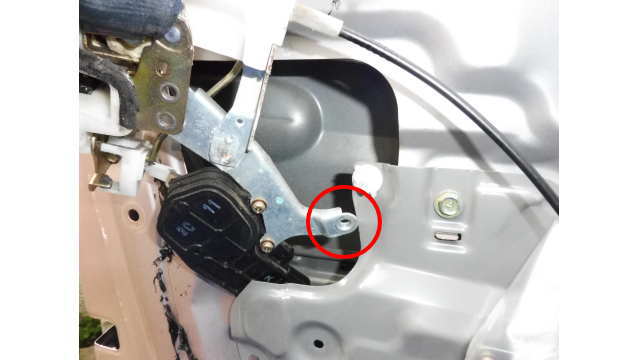

ドアロックアクチュエーター固定ボルト

あとは、インナーハンドルと繋がっているケーブルと、ソレノイド(黒部分)と繋がっているコネクターを切り離せば、ドアロックAssyが完全にフリーとなります。

ドア内から取り出す際は、上記画像ですと、少し濃いめのグレー色をした、鉄板を固定しているボルトを幾つか取り外しておくと、スペースを作りやすいかと。

取り外したら、ヤフオクで購入したドアロックAssyと交換して元に戻します。

念のため、入れ替える前に動作確認は行いました!動作確認済みとは書かれていましたが、中古部品なので。

作業時間的には、慣れていれば30分もかからない内容だと思いますが、今回は約2時間を要しました。

初めてDIYで修理という方は、少し時間的な余裕を持っておいたほうが良いかもです。

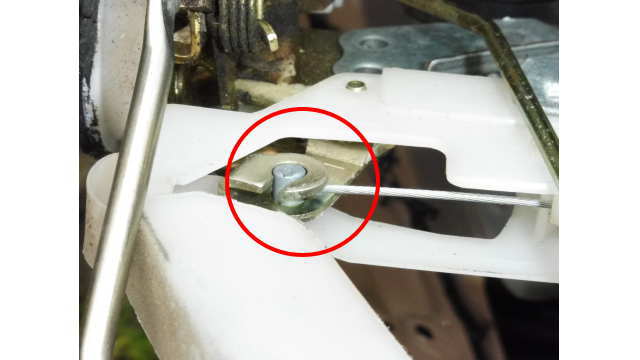

インナーハンドルからのケーブル

↑インナーハンドルから来ているケーブルの固定箇所。

向きを変えるだけで簡単に外れます。

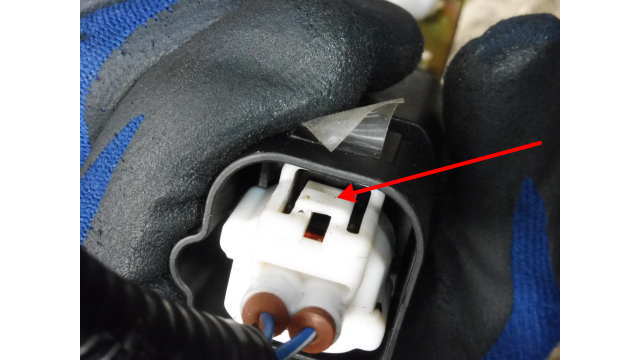

ドアロックソレノイドに差し込んであるコネクター

↑コネクター部分に関しては、コツがわかっていれば固定した状態で切り離せると思いますが、今回は最後に切り離しました。

赤矢印部分の白い場所を軽く抑えたら簡単に外れました!
